Главный недостаток компилятора mikroC.

Компилятор mikroC для процессоров ARM представляет собой законченную среду программирования, поддерживающую большое число процессоров Stellaris и STM32. Простота установки и большое количество встроенных библиотек выделяют его из ряда подобных программ. Большим достоинством mikroC является поддержка STLink, что позволяет программировать такие платы как STM32 Discovery.
Но при всех достоинствах, mikroC не лишен недостатков. Главный из них не совместимость с библиотеками STMicroectronics. Это не позволяет использовать весь богатый арсенал готовых решений для STM32. Проблема заключается в том, что Mikroelektronika создала свое описание регистров, а прямое подключение стандартных CMSIS не возможно, по причине отсутствия некоторых определений. Конечно можно вручную переопределить все имена регистров, но это достаточно трудоемкая задача. Второй вариант - адаптация CMSIS, требует хороших знаний библиотеки. Попытка решить эту задачу в лоб не прошла.
В процессе подключения пока CMSIS были обнаружены следующие проблемы:
1. Отсутствие файла stdint.h, который можно найти в поставке какого-либо другого компилятора. После его записи в папку библиотеки проявилась следующая ошибка.
2. Не определенность константы _I. В microC определено только _IO и _О. Удаление данного типа привело к продолжению компиляции, но вылезли новые ошибки.
Далее пока нет сил разбираться и есть большое желание перейти на другой компилятор, что опять же не хорошо. Радует, что разработчики знают о проблеме и обещали выпустить новую версию компилятора до конца года. Правда год уже почти кончился, а результатов пока нет, хотя для других процессоров новые компиляторы появляются. В общем остается пытаться разбираться и ждать.

Неудачи - путь вперед.

За последние несколько дней пришлось наступить на кучу граблей и полностью разочароваться в своих способностях. При этом винить можно только себя - спешка ни к чему хорошему не приводит.
Первое - заказал несколько плат для своих проектов. Первая же пришедшая плата была отправлена в брак - перепутаны верхняя и нижняя сторона. В общем все хорошо, но работать не будет.
Второе - на три платы запаял процессоры. На одной проц работать отказался - видимо перегрел феном. На второй установил не правильно - поспешил и не посмотрел маркировку квадрата LQFP. На третьей - припой закоротил шины питания, опять же под корпусом LQFP. При демонтаже последнего - обломил ножку и фактически камень можно выкинуть.
В итоге только одна плата - последняя заработала, так как был запасной проц. Все наполеоновские планы пошли прахом. Полное разочарование и потеря порядка 2К денег.
Единственное что успокаивает - пословицы и поговорки, вроде не ошибается тот кто ничего не делает. Сейчас сделаны выводы, но взяться за составление программ пока сил нет.

STM32F4 Discovery

STM32F4 Discovery

В последнем заказе Farnell, кроме рассыпухи радиодеталей и нового паяльника приехали две платы STM32F4 Discovery. После появления в продукции STM этих изделий, желание получить возникло сразу. Но по разным причинам это сделать долго не удавалось. Пришедшие платы несколько удивили и разочаровали одновременно. Удивление вызвал в первую очередь увеличившийся, по сравнению с STM32VL Discovery размер. На рекламных фото это как-то не заметно. Разочарование постигло, когда мысли начали крутиться вокруг использования плат. Конечно посмотреть как работает аудио-обработка можно, но возможности процессора здесь попросту огромны. И главное что не хватает плате - дисплея. При этом в состав процессора входит и дисплейный интерфейс и интерфейс камеры. Разработчикам платы следовало бы вывести эти элементы на отдельные разъемы и цены бы набору не было.

Рассмотрение интернета показало несколько возможностей по увеличению возможностей Discovery. Первая была найдена опять же на Farnell, но на момент последнего заказа не доступна. Представляет она собой продукцию EMBEST в виде платы носителя с разъемами STM32F4DIS-BB, дисплея и камеры. В общем все то, что хочется. Но к сожалению в предварительном заказе были выставлены весьма невкусные цены. Все вместе зашкаливало далеко за 100$. Сам STM32F4DIS-BB есть в предварительном заказе по цене 28$ без доставки, что в принципе приемлемо, но поезд пока ушел.

STM32F4DIS-BB

Набор от Embest

Второй вариант нашелся на китайском сайте Aliexpress в виде конструктора Open407. По своей сути он представляет собой ту же плату носитель для Discovery, к которой создано свыше десятка модулей расширения, в том числе дисплей, камера, беспроводные модули и т.п. Китайцы предлагают все это как по отдельности, так и в виде набора. При этом полный набор включая плату STM32F4 Discovery стоит 130$. Единственный его недостаток - все потроха раскладываются "звездой" на столе, тогда как STM32F4DIS-BB позволяет собрать более компактную конструкцию, которая может потянуть на законченное устройство.

Китайский набор Open407

Третий вариант - и пока по моему мнению - самый лучший - плата mikroMedia for STM32F4. Данная плата имеет точно такой же процессор как и STM32F4 Discovery, дисплей, аудиопроцессор, слот карты памяти, датчик движения. Также к ней предлагается множество модулей расширения. Стоит она 99$ без доставки. Единственное чего в ней пока нет - видеокамеры. Ну и Discovery к ней не прикрутить.

Сейчас заказан Open407 и несколько интересных плат к нему, включая камеру и дисплей. Все вместе с доставкой обошлось в 82$. Возможно что в январе месяце уже можно будет пробовать китайскую продукцию на вкус.

Кстати у китайцев есть аналогичные платы и для других вариантов Discovery. Также они предлагают собственные модели под процессоры STM и многие другие. Есть и еще несколько интересных устройств, купить которые - жаба душит, да и заниматься времени нет.

Посылка от Farnell

Пришла очередная посылка от Farnell. В общем-то ничего необычного кроме двух моментов. Первый - шло на удивление долго. С чем связано - сказать сложно. Одновременно ждал три посылки и все были задержаны. Одна вообще не дошла - вернули деньги. От Farnell  шла больше месяца, хотя ранее доходила дней за 10. Третья была задержана отправителем по неизвестным причинам и пока все еще в пути. Возможно проблемы связаны со снегопадом и проблемами в дороге на трассах. Но хотелось бы большей оперативности. Здесь в укор Farnell следует поставить отсутствие трек-номеров для отслеживания. Во всяком случае мне их не сообщают.
Второй момент - упаковка. В огромной коробке были положены три технологические кассеты для микроконтроллеров. При этом в каждой из них находились один или два процессора. Здоровенные пластмассовые "фиговины" придали весу практически на килограмм. К счастью у Farnell доставка в Россию имеет фиксированную стоимость, и повышенная масса никак не сказалась.

Технологическая кассета

Кассета и процессоры в ней

Да еще одно - посылка пришла поврежденной. Аккуратный надрез шел через одну из сторон коробки. Но все было на месте - возможно поигралась таможня.

Термометр с линейной шкалой.

Классический термометр на микроконтроллере строится с использованием светодиодного или жидкокристаллического цифрового индикатора. Информативность и удобство использования таких устройств не вызывают сомнений, но иногда хочется чего-то более интересного. Одним из вариантов измерителя температуры может стать термометр с линейной шкалой, имитирующий работу жидкостных или ртутных приборов. Реализовать подобное устройство оказалось не очень сложно.

Проект термометра с линейной шкалой вынашивался несколько лет. Основная идея предполагала использование простого процессора типа PIC12F629 и микросхемы светодиодной индикации MAX7219. Главным сдерживающим фактором оказалась печатная плата. Вырисовывалась она только двухсторонней. Желание попробовать сделать ее с помощью ЛУТ наталкивалось на опасения получить неудачный экземпляр. К счастью появилась возможность получить экземпляр промышленного качества, что и было сделано. При этом габариты термометра очень сильно уменьшились от первоначального проекта.

Принципиальная схема термометра

Основу схемы термометра составляет связка микроконтроллера PIC12F629 и драйвера MAX7219. Выбор на эти компоненты пал по одной причине –есть в наличии. В принципе все то же самое можно реализовать на каком-либо одном контроллере. Учитывая, что сегодня появились многоножечные модели, есть вариант обойтись даже без динамической индикации.

Микросхема MAX7219 может управлять свечением 64 отдельных светодиодов, либо 8 семисегментных индикаторов. Для проекта была применена комбинированная схема, в которой задействованы 40 светодиодов и 3 индикатора. Количество светодиодов позволяет выполнить отображение температуры в диапазоне от 0 до 40 градусов, с шагом в 1 градус, что вполне достаточно для комнатного термометра. При желании можно изменить диапазон на -40 +40 градусов, но шаг уже составит 2 градуса.

Микроконтроллер PIC12F629 предназначен для опроса датчиков, преобразования температуры и управления драйвером. Работает он от встроенного тактового генератора, и не требует никаких дополнительных элементов. В качестве датчиков изначально планировалось использовать DS18B20, но в процессе изготовления появилась идея применить какой-либо измеритель с шиной I2C. В качестве такового опробован датчик STLM75.

Печатная плата полностью разведена в Eagle. Потребовалась некоторая дополнительная доработка, но в остальном все получилось неплохо. Уже на этапе программирования проявилась одна небольшая ошибка. Светодиод, отвечающий за десятичную точку(при использовании индикаторов), был установлен первым, а зажигается последним в линейке. Проблема устранена программно, но хотелось бы что бы ее вообще не было.

Печатная плата была заказана на сайте http://newpcb.ru/. Большое спасибо производителям за быстрое и качественное изготовление.

Управляющая программа микроконтроллера написана в среде mikroPascal. Использована демонстрационная версия компилятора. Объем генерируемого кода в этой версии ограничен 2Кб, что вполне достаточно для PIC12F629, имеющего на борту 1Кб ПЗУ. В процессе написания кода были использованы встроенные библиотеки для работы с датчиками, вернее с шинами 1-Wire и I2C.

В процессе изготовления постоянно мешали новые варианты, применения данной конструкции. В первую очередь напрашиваются два датчика. Для этого предусмотрены два светодиода, связанные с неиспользуемыми десятичными точками на индикаторах. Второй вариант – линейная шкала для разнообразных приборов. При этом если использовать процессор PIC12F675, имеющий АЦП, то можно получить вольтметры, амперметры и другие устройства. Единственное, что может потребоваться – изменить расположение семисегментных индикаторов.
P.S. Если кого-то заинтересует конструкция, есть несколько печатных плат и комплект деталей. Пишите.

Демо-примеры Mikromedia

В комплекте с платой Mikromedia поставляется десяток демо-примеров, отражающих отдельные возможности устройства. Для всех из них есть исходный код, и все они заранее скомпилированы, так как возможности компиляторов в бесплатном режиме ограничены. Загрузку примеров удобно производить через USB и бутлоадер, с помощью специальной программы. Большинство демок перед стартом требуют калибровки тач-панели.

Hello-Word

Пример Hello-Word

Простенький пример, показывающий возможности отображения текста и графики.

Calculator

Калькулятор

Простенький калькулятор, оперирующий с двухбайтовыми числами

Mapping

Пример Mapping

Интерактивная карта мира. При нажатии на страну выдается ее название.

SimpleMaze

Заготовка игры в лабиринт. Ничего особо интересного. На сайте производителя есть картинка с игрой PacMan. Увидеть ее в примерах было бы здорово.

Accel

Работа с акселерометром. Выдается три числа, отображающих ускорение по осям. Числа меняются при движении платы. Но как пока не понятно.

Progress

Линейная шкала, показывающая изменение какого-либо процесса.

SerialFlash

Тест микросхемы памяти.

Примеры с MP3 и картой MMC не запустились, так как требуют наличие карты с файловой системой FAT16.

Просмотр исходного кода удивил. Некоторые примеры состоят из нескольких строк. Очевидно, что вся графическая часть делается в специальном ПО. Объем загружаемых HEX файлов не порадовал. Меньше 50Кб ничего нет. Конечно, большую часть наверняка занимает графика, но тратить 150 Кб на элементарный калькулятор - помоему не хорошо.  Здесь сразу же всплывает сравнение с моими первыми ПК. РК86 имел 32Кб ОЗУ, которых хватало на игры, примитивные офисные программы и т.п. Следующий компьютер имел уже 64Кб ОЗУ и поддерживал относительно неплохую графику. Первый мой IBM-совместимый ПК имел 640Кб ОЗУ и казался чудом по графическим и иным возможностям. Здесь же процессор превосходит их все по многим характеристикам. Хочется надеяться, что программирование реальных задач не принесет столь объемного кода, или хотя бы оправдает столь большой занимаемый объем памяти..

Плата Mikromedia for STM32

Итак, коробка с Mikromedia получена и вскрыта и можно посмотреть, что внутри.

В комплект поставки платы входит следующее:

• непосредственно сама плата.
• кабель USB с прозрачной изоляцией. Выглядит очень красиво.
• переходник для ST-Link с коротеньким плоским кабелем
• диск со всем программным обеспечением, предлагаемым фирмой и описанием всей ее продукции. В принципе всю эту информацию можно загрузить с сайта.
• книжечка с описанием платы, с большим количеством качественных иллюстраций
• картонка с описанием выводов платы. Весьма полезное и практически бесплатное дополнение, облегчающее разработчику жизнь – можно не рыться в документации, а просто посмотреть где находится нужный пин.
• картонка со схемой платы. Тоже что и предыдущий пункт.
• картонка, объясняющая где находится штатная кнопка Reset и куда можно поставить вторую.

Для платы сразу же был заказан шилд с держателем батарей. Этот шилд также был вложен в коробку, плюс к нему положили комплект разъемов.

Как только плата была извлечена, сразу же возникло желание ее включить. Штатный кабель был воткнут в USB, и чудо свершилось. Включилась подсветка и через пару секунд, на дисплее появилось изображение гепарда. Видимо производители подобным образом пытались подчеркнуть быстродействие процессора. Во всяком случае, фотография красивая и ей самое место в качестве заставки. Больше ничего встроенное ПО не делает, но и на этом спасибо.

На плате установлен микроконтроллер STM32F207VGT6. Процессор достаточно мощный, содержит 1Мб флэш, 128кБ ОЗУ, 83 линии ввода/вывода. К нему подключены дисплей с тач-панелью, MP3-кодек VS1053, микросхема флэш-памяти на 8 Мбит,  разъем micro-SD и акселерометр. Дисплей поддерживает свыше 200 тысяч цветов при разрешении 320х240 пикселей. Дополнительно имеется система питания от USB или внешних батарей с контроллером заряда аккумуляторов.

Альтернативным изделием может стать плата с процессором Cortex-M4, на которой установлен STM32F407VGT6. Но, к сожалению, на момент заказа она была недоступна.

Первое впечатление от платы весьма положительное. Мощность устройства можно сравнить с уже солидными КПК, выпуска примерно начала-середины «нулевых» годов. Возможности превышают пока самые смелые идеи. Дело остается за малым - начать создавать свои проекты.

Покупка радиодеталей в интернете. MIKROE.COM

Сегодня пришла посылка из Белграда, от фирмы Mikroelektronika. Заказана была одна из относительно новых плат под названием Mikromedia for STM32. Пока на ней останавливаться не буду, а опишу сам процесс покупки в зарубежном магазине.

Для оформления заказа необходимо быть зарегистрироваться на сайте фирмы. Процесс стандартный и особых проблем не вызвал. Если кому-то тяжело работать с англоязычными сайтами рекомендую установить GoogleChrome, в котором есть опция переводчика. После регистрации можно выбирать понравившийся товар, кладя его в корзину прямо со страниц с описанием. При переходе в корзину, начинается процесс оформления товара.

• На 1 шаге предлагается ввести количество товара или убрать ненужные позиции.
• 2 шаг - выбор способа доставки. Доступно два варианта: почта и DHL. Стоят одинаково по 25$.Я выбрал почту (Postal service) , так как где-то встречал, что DHL посылки в глубинку везет плохо. Для крупных городов вариант с DHL возможно будет предпочтительней. Заказ был сделан 6 июля, посылка получена 17. Итого 11 дней с учетом транспортировки по России.
• 3 шаг посвящен вводу адреса доставки. Все делалось английскими буквами.
• 4 шаг - адрес плательщика. Зачем нужен не понятно, но требуют. Можно забить те же данные, что и на шаге 3. Здесь же устанавливается вариант оплаты. Доступно 3 варианта: Кредитная карта, PayPal, электронные системы платежей. Последние сразу были отброшены, так как вряд ли поддерживаются в России. PayPal более предпочтителен, так как позволяет не светить данные карты. К сожалению оплата через него не пошла. Либо до конца не разобрался, либо просто на счете в PayPal не было денег. В итоге выбрал кредитную карту, ввел данные своей VISA и после подтверждения заказа, в течение дня деньги были списаны.
• Последний шаг - верификация заказа, где покупателю дается возможность еще раз проверить правильность введенных данных. После оформления заказа производится переход к странице оплаты, где вводятся данные карты.  О всех действиях фирма информирует по электронной почте. Дают персонального менеджера с которым можно решать возникшие вопросы, правда на английском.

После отправки посылки высылают трек-номер, который позволяет отслеживать транспортировку. Правда данное отслеживание проходит не сразу, первые данные появились через 3 дня. Отслеживать можно здесь.

Упаковка полученной посылки не отличается изысканностью. Фирменная картонная коробка изделия просто обернута бумагой. Но при этом сама коробка неплохо защищает товар. В общем можно не особо беспокоиться о сохранности, хотя  наша почта может всякое.
Теперь о сроках. Так получилось, что в один день было сделано три заказа: в mikroe, Farnell и Озоне. В итоге все  три посылки также пришли в один день. Итого 11 дней на упаковку и доставку из Белграда, Англии и Твери. В принципе не самый плохой показатель, бывало и дольше.
Весь процесс заказа в Mikroelektronika весьма порадовал. У них есть много интересной продукции, которая раньше была труднодоступна. Сейчас можно заказывать напрямую. Есть еще один плюс - после первого заказа обещают скидку на программное обеспечение. Так, при базовой стоимости компилятора С в 299 долларов, скидка составляет 50$, что весьма неплохо.

Покупка радиодеталей в интернете 2.

В последнее время жителям России стали доступны зарубежные интернет-магазины. Некоторые из них предлагают весьма высокий уровень сервиса, чем выгодно отличаются от отечественных собратьев. В качестве примера можно привести Farnell.com. Некоторые особенности покупки радиодеталей в нем уже описывались ранее. Но сегодняшний заказ вынудил еще раз вернуться к данной теме. Причина тому - высочайшая скорость обработки заказа. Фактически с момента оплаты прошло 12 часов, а на телефон пришла СМС о том, что посылка передана в службу доставки. Такую бы оперативность нашим продавцам и почтовым службам.
Конечно у магазина есть и недостатки. В первую очередь это относительно высокие цены. Плюс отсутствуют некоторые интересные позиции, которые по моему мнению должны быть ходовыми. Также есть некоторые претензии к работе поиска и в особенности к сортировке деталей. Связано это похоже с отсутствием единого подхода и не самыми точными описаниями многих элементов. В остальном все очень даже неплохо. Хотя было еще одно огорчение - уже после оплаты в рекламном блоке был найден датчик влажности, в два раза дешевле заказанного.
Еще один заказ сегодня был сделан в магазине MIKROELEKTRONIKA на сайте Mikroe.com. Фирма предлагает множество интересных плат и компиляторов. Первый заказ  у них, несколько лет назад, был сделан через кучу посредников. Сейчас оказывается можно напрямую. Цены в долларах, за доставку просят 25$, оплата множеством способов, в том числе и по банковской карте. Пока о качестве обслуживания сказать сложно, подожду посылку.

Ремонт информационного табло. Схема табло.

Одной из составных частей, которая была видоизменена при ремонте спортивного табло, стала начинка табло. Было решено перенести все "мозги" в пульт. Для организации индикации в табло установлен микроконтроллер PIC16F628A, который принимал по UART сигналы с пульта и выполнял управление индикаторами.
Индикатор часов остался динамического типа. Для экономии выводов микроконтроллера, в его схему введен регистр сдвига. Все остальное осталось прежним. К сожалению не записал модель ключей (верхнее плечо). Помню что какая-то наша микросхема.
Остальные индикаторы табло выполнены по схеме с регистрами сдвига, в комплекте с драйвером ULN2803. Все регистры зацеплены последовательно. Для их управления используется три вывода (третий - разрешение индикации).
Схема получившейся части представлена на рисунке. Не указаны источники питания и некоторые другие элементы. Также не показаны часть регистров, чтобы совсем не загромождать схему. Пунктирной линией выделена "родная" часть табло, оставшаяся без изменений.

Ремонт информационного табло.

Информационные табло все чаще находят применение в различных отраслях. Одним из популярных направлений использования стали спортивные мероприятия. Одно из таких табло принесли на ремонт. Отказал дистанционный пульт работающий по радиоканалу. Причины не понятны, но ремонтировать надо. Попытка связаться с изготовителем - достаточно известной Московской фирмой, результатов не принесла. Поначалу они отвечали, потом перестали. То есть ни готовый пуль, ни информацию о его работе добыть не удалось. Проблема заключалась в неизвестном формате передачи. Месяц перебора вариантов кода также не привел к положительным результатам. Учитывая, что заказчик торопил, пришлось полностью менять "мозги" устройства. Но в начале о конструкции.

Само табло очень понравилось. Качественная сборка, алюминиевый профиль и многие другие решения оставили самое приятное впечатление. Непонятки вызвала схем индикации. 4 сегмента, индицирующие время, были зацеплены по схеме динамической индикации, а все остальные через схему на сдвиговых регистрах. Возможно, что основная плата предназначалась для использования и в других приложениях. Основу табло составлял микроконтроллер AT89C55. За часы отвечала микросхема DS1307. Все в общем-то стандартно.

Табло. Вид сзади.

Табло. Основная плата.

Табло. Платы сдвиговых регистров.

В отличие от табло, пульт разочаровал. выполнен он был на основе телевизионного ПДУ,  в котором вместо ИК-светодиода был установлен передатчик, управляемый процессором ATTiny12L. При этом ненужная часть схемы была просто затерта шкуркой. И этот пульт не работал.  Попытки оживить сам пульт и установленный процессор ни к чему не привели. Плюс жалобы заказчика на очень мелкие кнопки и неудобство эксплуатации, сподвигли к изготовлению абсолютно нового устройства.

Плата под датчик ускорения.

Получив образцы датчиков от Freescale, решил не откладывая в долгий ящик, опробовать датчик ускорения. Главную проблему создает миниатюрный корпус QFN-16. Размеры корпуса 3х3 мм, при этом выводы расположены на нижней части. Запаять такой корпус, не говоря уж об изготовлении печатной платы - проблема. Тем не менее поиск в сети дал ответ на главный вопрос о возможности ручной пайки без специального оборудования.

Схема включения MMA8452QT

Первым  опытным образцом стал датчик ускорения MMA8452QT. Датчик интересен сам по себе и кроме этого есть идеи его практического применения. Большой плюс - шина I2С, по которой производится обмен. Для пробы была изготовлена испытательная печатная плата, согласно схемы типового применения из даташита на датчик. Лазерно-утюжная технология справилась с задачей получения проводников нужного размера.

Плата. Вид со стороны деталей

Изготовленная плата подверглась лужению, после чего с помощью горячего воздуха припаян корпус. Данный процесс уже неоднократно описан, поэтому останавливаться на нем нет смысла. К сожалению, пока проверить качество пайки не получается, так как нет нужного носителя. Но на внешний вид все получилось достаточно неплохо.

Бесплатные образцы от Freescale.

Придя домой после работы, был приятно удивлен пришедшей посылкой. В ней находились бесплатные образцы датчиков от Freescale. Сам факт получения таких подарков уже не новость, но весьма порадовал срок. Между заказом и получением прошло около недели, и это учитывая что посылка шла аж из штата Техас в США. Конечно можно все это оправдать работой транспортной компании DHL, но обидно что наша почта доставляет посылки из Москвы до Урала за две недели.

Сам заказ образцов в Freescale имеет некоторые особенности. Так они просят деньги за упаковку и отправку, по 5 долларов за наименование. При этом возможен заказ 3 наименований по 5 штук каждого. Если по деньгам, то полученные микросхемы у нас стоят от 60 до 100 рублей, что полностью оправдывает затраты на доставку. Были заказаны датчики давления, ускорения и контроллеры сенсорной клавиатуры. Датчики давления пока не прислали, все остальное пришло.
Единственный минус у полученных микросхем - корпус TQFP. Сейчас необходимо набраться смелости и попробовать запаять подобное изделие.

Халява или маркетинговый ход?

На рынке отладочных средств для микроконтроллеров в последнее время все большую популярность приобретают миниатюрные платы, оснащенные отладчиком и минимумом периферийных устройств. Благодаря низкой стоимости, такие платы доступны самому широкому кругу профессионалов и любителей. Еще одним достоинством подобных устройств является отсутствие необходимости в дополнительных элементах, если только пользователь не захочет подключить к ним какие-либо свои периферийные устройства.

Некоторые производители пошли дальше, чем просто изготовление дешевых устройств. В последнее время прошло несколько акций, когда желающие могли получить бесплатно простейшие отладочные платы. Среди производителей отметились STMicroelectronics (Вернее ее представитель EVB), TI, Renessas, NXP. У каждого из них были разные условия, но как показало время, чем проще подход тем больше результат. Анализируя информацию на форумах в Интернете, можно констатировать, что STMicroelectronics существенно укрепила позиции на российском рынке.

При проведении акции STM предлагала свою плату STM32Discovery. При этом получить ее мог любой желающий, достаточно было заполнить анкету. Некоторые умудрялись получать по нескольку штук. На фоне такого подхода несколько бледно выглядели другие производители, ставившие дополнительные условия. Например, NXP требовала видеоролик с уничтожением 8-ми битного процессора. Хотя в дальнейшем и стала отсылать платы без него, видимо раздавая остатки запасов. Как итог, процент изучающих LPCXpresso гораздо ниже, чем STM32. Хотя возможно это связано с большей простотой процессора, ставящего меньше вопросов перед начинающими.

Успех STMicroelectronics задал новую планку производителям. Теперь недостаточно просто выпускать микросхемы и отладочные платы. Нужно предоставлять бесплатные устройства. Конечно не трудно заплатить 800-1000 рублей за плату, но сам факт внимания со стороны электронного гиганта стоит гораздо больше. Ну и само знакомство с новой техникой проходит гораздо проще без каких-либо финансовых затрат.

Так, только после получения первой бесплатной платы, у меня отпали сомнения в возможностях и ценности 32-разрядных систем. До этого долго не получалось решиться начать их изучать. Сдерживало отсутствие железа, программ и англоязычная документация. Зато после получения платы был снят главный барьер и дело пошло. Сейчас уже есть задумки на первый самостоятельный проект, для которого уже приобретены парочка микропроцессоров LPC1114.

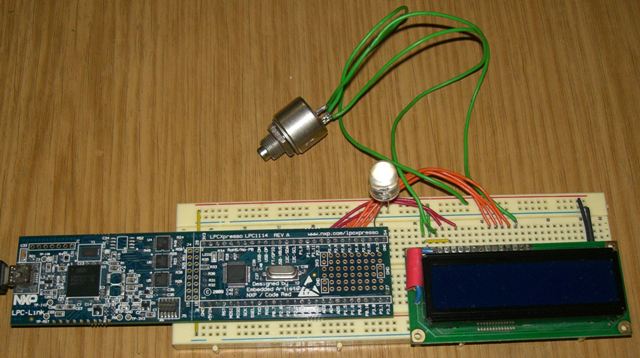

ЖКИ дисплей и LPCXpresso.

Одним из недостатков многих отладочных плат является отсутствие средств индикации. С одной стороны это снижает стоимость и не привязывает разработчика к конкретным ножкам, но с другой усложняет освоение устройства, особенно если плата не планируется к использованию в качестве процессорной. Поэтому подключение дисплея - одна из первых задач, которую приходится решать разработчику.

В качестве ЖКИ индикатора подключаемого к LPCXpresso был выбран Винстаровский WH1602B. Если не считать что только он один и был в наличии, то у него можно найти множество достоинств. Главные из них:

• входа, работоспособные при напряжении 3.3 вольта
• встроенный преобразователь отрицательного напряжения для контрастности

Подключение произведено по 4-х проводной схеме, хотя большое количество выводов у расположенного на плате LPC1114, в практических конструкциях легко позволит работать по 8-ми проводной. При подключении выявились две проблемы - недостаточность напряжения для подсветки и проблема с кодированием. Первая - аппаратная и решению без дополнительных элементов не поддается. Вторая крылась в голове, которая три дня пыхтела, пытаясь придумать работающий код. В итоге ошибка нашлась в одной неправильной цифре команды инициализации и все заработало, что очень порадовало. Теперь дело за какой-нибудь практической конструкцией, благо идеи уже есть.
